一、PAC全自動泡藥機 - 干粉投加裝置工作原理和總體結構：

1、PAC全自動泡藥機 - 干粉投加裝置工作原理：

。

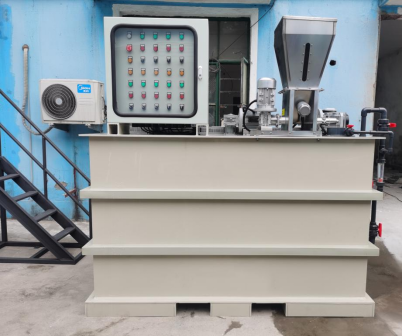

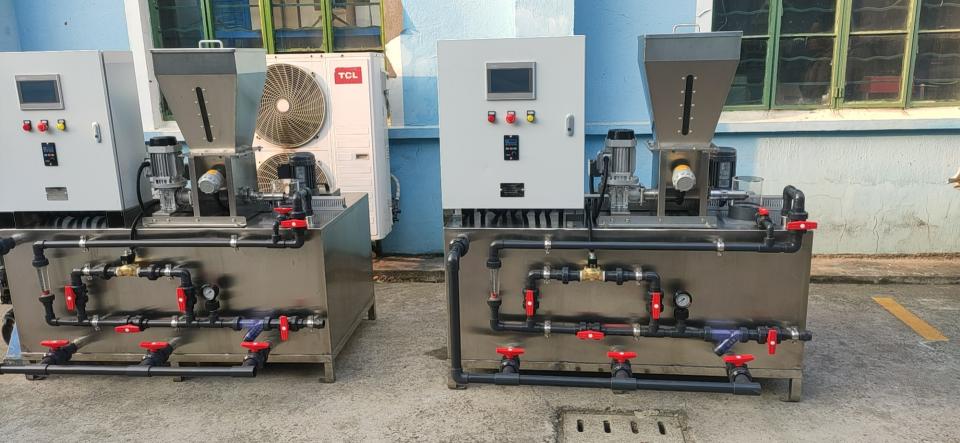

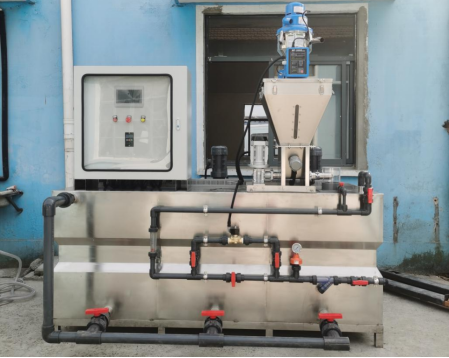

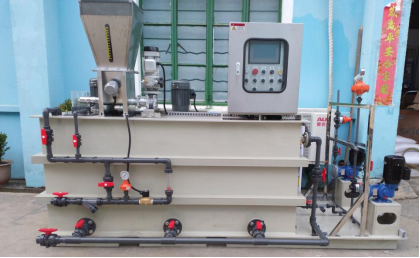

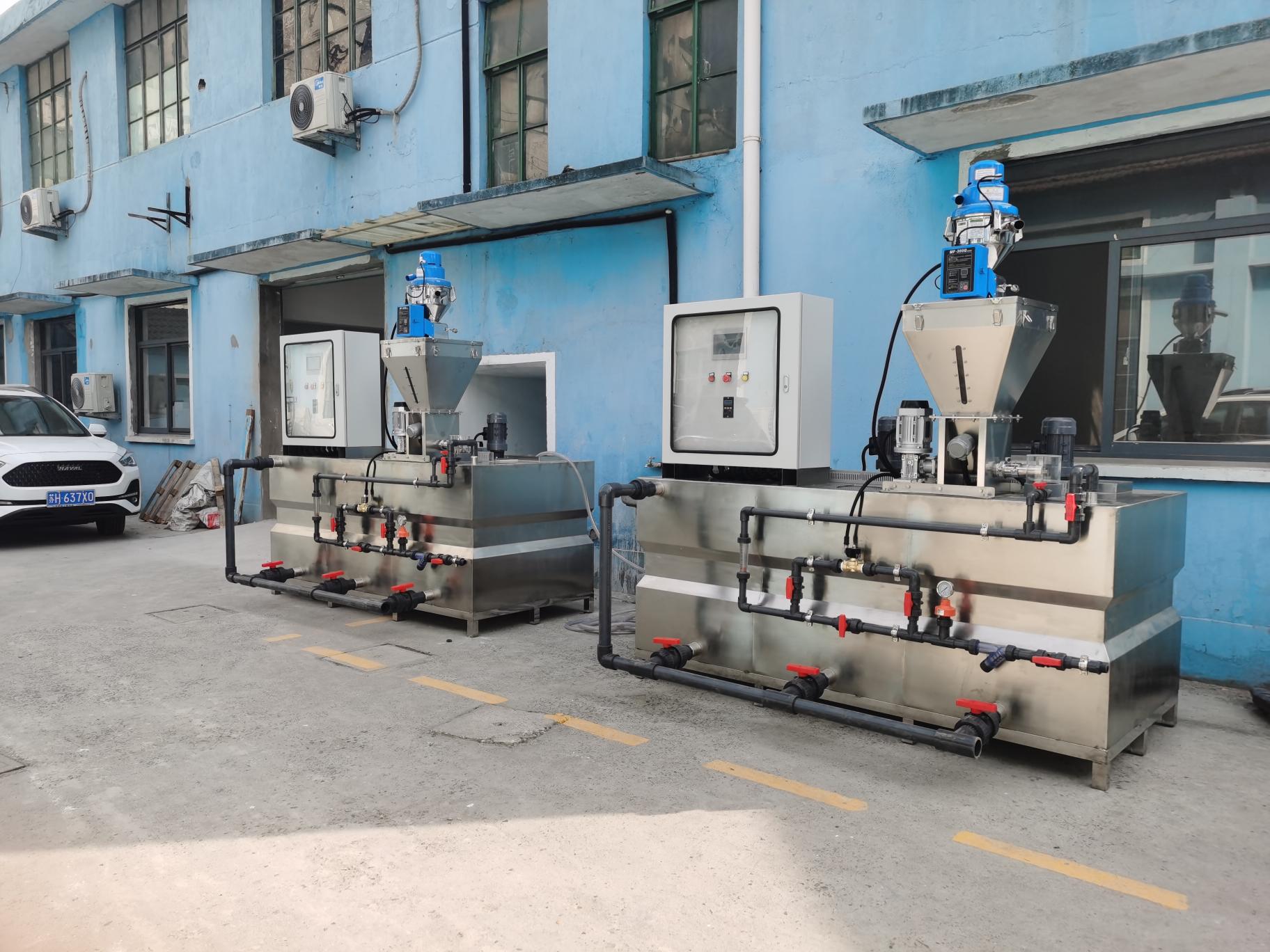

２、PAC全自動泡藥機 - 干粉投加裝置總體結構：

本機小巧玲瓏，主要由1、電控系統，2、料斗，3、定量干粉投加器，

4、攪拌機，5、溶液箱，6、排空系統，7、給水系統組成（不包含出貨）其總體結構如圖(1)：

（1）、電控系統

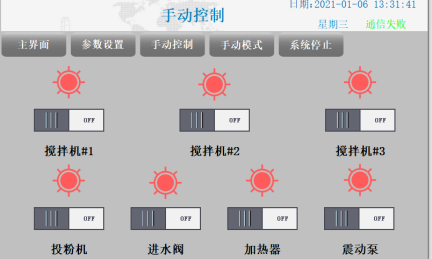

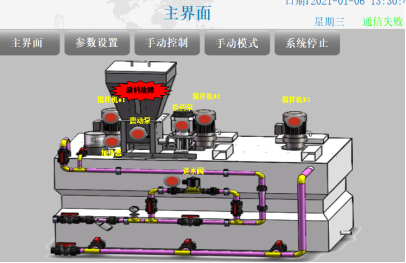

      控制箱置于支架上，箱上各運轉設備及加熱件均設有“自動”與“手動”檔，當打至“手動”時，相應部分可由人工控制；打至“自動”時，則進入自動運行。若某設備出現故障時，則會報警，提醒用戶進行處理或檢修。

（2）料斗

由鋼板焊接而成，常規為50KG，也可根據要求定制規格與之配套，以適應不同用戶的需要。

（3）、干粉投料器

投料器固定在支架上，高分子聚合物通過特制的螺旋輸入到進水系統的混合器內，此螺旋由無極變速機拖動蝸輪減速器驅動，進料速度由變速機上的手輪來調節，

（4/5/6）、攪拌機與溶液箱系統

 溶液箱的有效容積為500～5000L，它分成三個小室為配藥室、熟化室和儲液室，三個小室內設有特制的攪拌機進行溶解攪拌，個室為預制部分，后兩段進一步進行攪拌，使藥劑與水充分混勻，制成均一濃度的溶液供使用。各室之間有溢流口進行連通，室滿后，流入第二室，依此類推，最后進入儲藥室內，儲藥室內有高中低三個點液位傳感器，高液位為緊急停干粉投料器并停止進水，中液位為啟動干粉投料器與并進水，至低液位時，停計量泵。其中最高位與最低位時，在顯示屏上都會顯示液位狀態，提醒操作人員是否供水故障（水壓不足、中間管道被堵、電磁閥漏水）或計量泵未工作。

每個小室內均設有排空管道，儲液室還設有溢流管道。

（7）、支架

由不銹鋼制成，用于固定溶液箱，用來支撐定量投加器及進水系統。

（8）、進水系統

進水系統是指壓力水進入混合器內的系統流程，它包括以下部分：

ａ、壓力表：表盤上顯示進水管內壓力，壓力表作用范圍一般為0.1~1MPa，

ｂ、電磁閥：此閥受箱內液位計控制，當達到高液位時即停止供水，當?shù)降鸵何粫r，此閥重新開啟進水。

ｃ、流量計：本件為浮子流量計，直接顯示進水流量的讀數，一般控制流量比所需配制藥液量大5～8％。

３、主要特點：

  （1）、本機造型美觀大方，用料考究。

  （2）、采用全自動控制，自動化程度高，用戶只需保證粉劑供應即可，無需專人看管，箱內粉劑快用完時，自動提醒用戶添加。

  （3）、配制濃度準確，按用戶要求，多款可供選擇。

  （4）、占地面積小，操作簡單方便。

（5）、可根據需求靈活配置泵與扶梯等。

（6）、運行過程中帶空轉和溢流保護。

A．儲存漏斗材質為不銹鋼。
B．頂部配有真空吸料機。
C．底部有震蕩裝置，以防止粉體產生架橋反應及順利粉體的移動。
D．另配置螺旋式供給器，可將粉體由儲存漏斗定量輸送混合設備。
E．供給器的供給量為可調式，材質為不銹鋼。
F．主要驅動裝置為一變速馬達，保護等級為IP55。
G．供給器附裝抗凝結加熱器（100W），可避免粉體受潮結塊。
