[氣包式溫度計]全不銹鋼溫度計A73/R73/S73型

[氣包式溫度計]全不銹鋼溫度計A73/R73/S73型

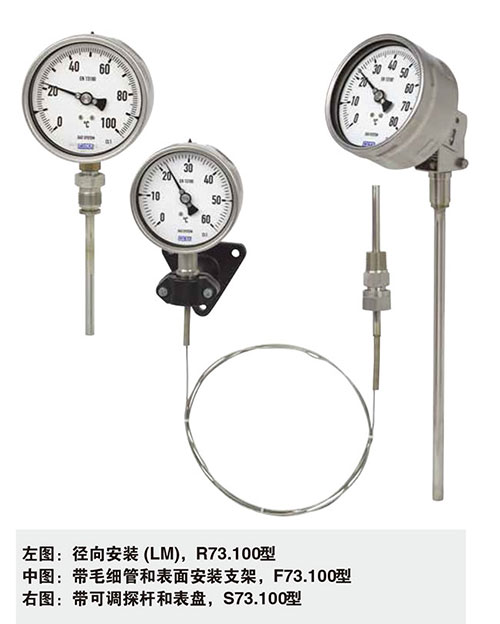

氣包式溫度計

73型，不銹鋼系列

應用

■ 適用于化工、油氣、電力和水處理

■ 普遍適用于設備、機械、容器、儀器制造和食品行業

■ 無需接觸介質即可測量溫度

■ 可安裝到儀表板、控制柜和控制面板

功能特性

■ 刻度范圍：-200 ... +700 °C

■快速響應

■外殼和探桿均由不銹鋼制成

■多種接口和外殼設計

描述

73系列的氣動包式溫度計是根據EN 13190標準設計研發和制造的。是專門為過程工業要求所設計的高質量的溫度儀表，特別在化工、石化、油氣和電力行業，全不銹鋼的溫度計有著成功的使用案例。

該型號溫度計的探桿、過程接口和表殼均由不銹鋼制，并具備多種插入長度和過程接口，能夠滿足所有測量要求。溫度計防護等級高達IP 65，可用于零度以下室外環境中。此外，溫度計還具備流體減振功能，從而適合強振動應用。73系列溫度計擁有多種配置可選，可以適應各種過程連接和安裝環境。

溫度計的探桿和表盤均可以自由調節，方便讀數。帶接觸球管的型號無需接觸介質即可在管徑很小的條件下測量溫度，并且接觸球管可安裝在管道和容器外部。不過，使用該型溫度計時，保證接觸球管的整個長度和測量點完全接觸。

標準型

測量原理

惰性氣體膨脹，

表圓直徑 (mm)

100、160

接口型式

S 標準型（固定式外螺紋連接）1)

1 光桿（無螺紋）

2 外螺紋螺母

3 內螺紋螺母

4 外螺母卡套接頭（可在探桿上滑動）

5 鎖緊螺母，帶配套接頭

6 外螺母卡套接頭（可在毛細管和/或螺旋柔性保護管上滑動）

7 外螺母卡套接頭（與表殼連接的探桿上）1)

1) 帶毛細管的型號除外

型號

精度等級

Class 1 ，符合EN 13190標準

在23°C±10°C的環境溫度

工作范圍

恒定范圍（1年）：測量范圍 (EN 13190)

瞬時壓力（24小時）：滿量程 (EN 13190)

額定工作范圍和條件

EN 13190

表殼、鑲嵌環

不銹鋼1.4301

探桿和過程連接

不銹鋼316SS

帶可調探桿和表盤型號

不銹鋼材質，上下可轉動轉90°，左右可旋轉360°

面板安裝表殼和支架

鍍鋅鋼

接觸球管

120 x 22 x 12 mm ，不銹鋼1.4571

毛細管

? 2 mm，不銹鋼1.4571，彎曲處半徑不小于6 mm

可根據用戶需求改變長度

彎曲處半徑小

■ 無螺旋保護套的毛細血管：6mm

■ 帶螺旋保護套的毛細血管：20mm

■ 帶螺旋保護套和 PVC 涂層的毛細血管：30mm

表盤

白色鋁質，黑色刻度字

表玻璃

多層安全玻璃

指針

黑色鋁質，可微調

儲存和運輸溫度

-50 … +70 °C，無充液

-40 … +70 °C ，帶充液

表殼允許環境溫度

-40...60℃ 充液或者不充液

探桿允許工作壓力

大2.5MPa（靜壓）

防護等級

IP65,符合EN/IEC 60529標準

F73.xxx的固定方式

■ 表面安裝法蘭，不銹鋼

■ 儀器的安裝支架，壓鑄鋁

■ 面板安裝法蘭，不銹鋼

■ 三角凸變帶安裝支架，不銹鋼

選項

■ 量程刻度單位°F，雙刻度單位°C/°F

■ 表殼充液

■ 表殼充液，適合食品行業應用

■ 鎧裝或涂層毛細管：? 7 mm柔性鎧裝毛細管，或帶PVC涂層的毛細管

■ 探桿直徑：6、10和12 mm（其他直徑可按要求提供）

■ 防護等級：IP66

■ 帶開關接點的溫度計（參見數據資料TV 27.01）

■ 定制的特殊測量范圍或表盤印子（按客戶要求提供）

■ ATEX 防爆型

■ 環境溫度:-50°C...60°C

■ 傳動機芯完全采用不銹鋼
