不銹鋼安全型壓力表.232.36/233.36系列 EN837-1高過壓保護壓力變送器

波登管壓力表

不銹鋼，安全型，高過壓保護

型號232.36/233.36

應用

■ 特別適用于偶爾和瞬間過壓至4倍的測量范圍

■ 提高了針對人員的安全保護技術

■ 在強的動態的壓力載荷和振動時殼體充液 1）

■ 用于測量腐蝕性的，不粘滯的和不結晶的氣體和液體介質的壓力，也適合在周圍環境腐蝕性很強的場合

■ 應用于過程控制工業：化工廠，石油化學，發電廠，礦山，石油勘探平臺，環保區域，機械制造和一般設備制造

功能特性

■ 高強的承載能力，過壓范圍在刻度盤上顯示出來

■ 根據要求和按EN 837-1檢驗標準帶有安全隔爆層

■ 整體全CrNi-不銹鋼

描述

制造結構

按EN 837-1標準，堅固安全制造型

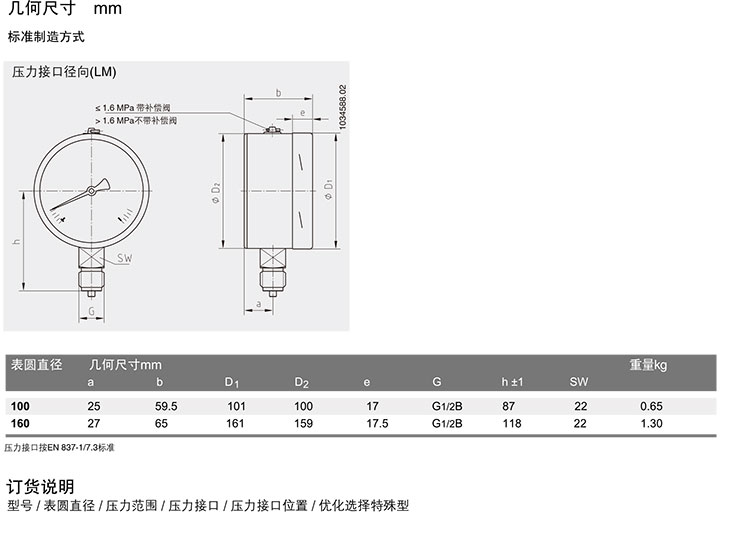

表圓直徑

100mm，160mm

測量范圍和過壓范圍

1)233.36型

精度等級

測量范圍：精度1.0

測量范圍：終值用三角形標記

工作壓力

靜壓：滿量程

動壓：0.9x滿量程

瞬壓：過壓范圍

容許使用溫度

環境溫度：-40 ... +60 °C， 當表殼不充液的情況

-20 ... +60 °C ，當表殼充甘油的情況 1）

介質溫度: 高 +200 °C，當表殼不充液的情況

高 +100 °C，當表殼充液的情況 1）

溫度性能：當測量系統的溫度在參考溫度 (+20℃) 附近波動時，大變化為量程的±0.4 %/10 K

防護等級：IP65符合EN 60529 / lEC 60529標準

標準型結構

壓力接口

316L不銹鋼，徑向安裝（LM）

G ? B (公螺母), 22 mm 凸臺

測量敏感元件

CrNi-不銹鋼316L

傳動機芯

CrNi-不銹鋼

表盤

鋁，白底黑字刻度

過壓范圍黑色扇形框的部分

指針

鋁，黑色

表殼

CrNi-不銹鋼，帶有安全隔爆層(堅固的前面)和安全卸壓后蓋

表玻璃

多層安全表玻璃

玻璃鑲嵌環

卡口環，CrNi-不銹鋼

填充的液體（針對233.36型）

甘油99.7%

（對于量程≤0...0.25MPa，使用86.5%的甘油）

優化選擇特殊型

■ 其他的過程連接

■ 密封件(910.17型，請見數據資料AC 09.08)

■ 化學密封安裝參看化學密封參考樣本

■ 其他的測量范圍，例如:-0.1...0.15 MPa

■ CrNi-不銹鋼前帶邊或CrNi-不銹鋼前帶邊拋光

■ 環境溫度-40°C:充硅油

■ 防護等級IP66/IP67

■ 接點開關（只適用于NS100，數據資料AC 08.01）
